高效直線振動篩
概述
高效直線振動篩是一種新型高效的通用篩分設備，高效直線振動篩的篩箱運動軌跡近似為直線。高效直線振動篩的篩機結構簡單，篩分能力大且能耗少、維修簡便。
特點
高效直線振動篩的篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有單層結構也可多層布置，可滿足不同篩分作業要求。高效直線振動篩運動軌跡為直線，采用雙振動電機自同步拖動，是一種通用篩分設備，高效直線振動篩分單層和雙層；篩箱分敞開型和封閉型；篩網分為鋼絲編織篩網、焊接篩網、調縫篩板、初梳齒篩板和其他材料篩板。可根據所篩物料不同選用篩網。
參數

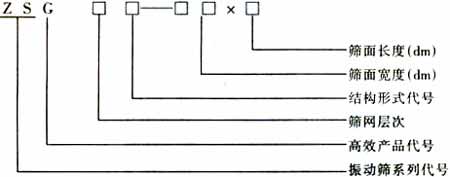

| ZSG-10×20 | ZSG-10×30 | ZSG-15×30 | ZSG-15×40 | ZSG-15×50 | ZSG-20×50 | ZSG-20×60 | ZSG-20×70 | ZSG-20×80 | |||
篩分能力（t/h） | 10-200 | 15-250 | 20-350 | 25-400 | 30-500 | 50-500 | 60-600 | 65-600 | 65-600 | |||
給料料度 | ≤250 | ≤350 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | |||
篩分面積（m2） | 2 | 3 | 4.5 | 6 | 7.5 | 10 | 12 | 14 | 16 | |||
篩孔尺寸 | 3-50 | 3-150 | 3-200 | 3-200 | 3-200 | 3-200 | 3-200 | 3-200 | 3-200 | |||
振動頻率r/min | 960 | 960 | 960 | 960 | 960 | 960 | 720 | 720 | 720 | |||
雙振幅 | 8-12 | 8-12 | 8-12 | 6-10 | 6-10 | 6-10 | 10-15 | 8-12 | 8-12 | |||
電機功率 | 2.2×2 | 2.2×2 | 3.7×2 | 3.7×2 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 7.5×2 | |||
供電電壓 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |||
總重量 | 單層篩 | 2300 | 3300 | 5100 | 6800 | 8450 | 11100 | 13800 | 17500 | 21820 | ||
雙層篩 | 2500 | 3600 | 5500 | 7300 | 9100 | 12000 | 14900 | 19800 | 23400 | |||
用途
高效直線振動篩廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。
相關產品
-
ZKD系列直線等厚振動篩
ZKD系列直線等厚振動篩是一種篩分機械，適合對中、細物料進行分級和脫水、脫泥、脫介。其廣泛適用于冶金、礦山、交通、電力、建材、化工、特別是煤炭等部門。
立即了解?ZKD系列直線等厚振動篩
-
ZXD系列直線等厚振動篩
ZXD系列直線等厚振動篩廣泛適用于冶金、礦山、交通、電力、建材、化工、特別是煤炭等部門，對各種中、細物料進行分級和脫水、脫泥、脫介。
立即了解?ZXD系列直線等厚振動篩
-

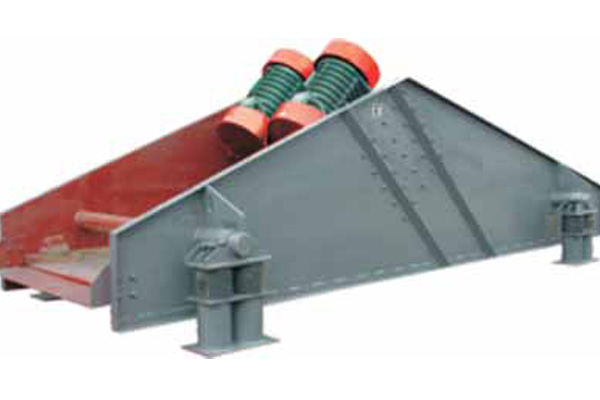

DZSF直線振動篩
