概述

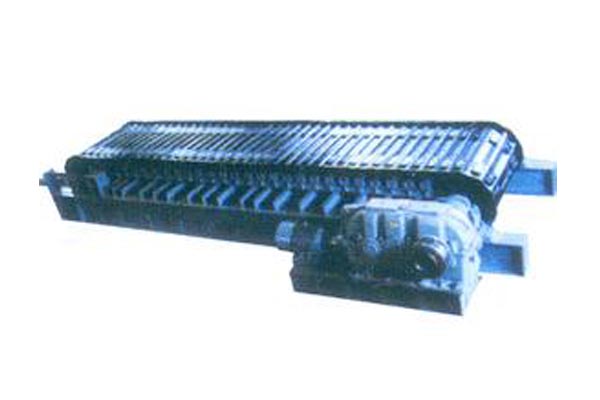

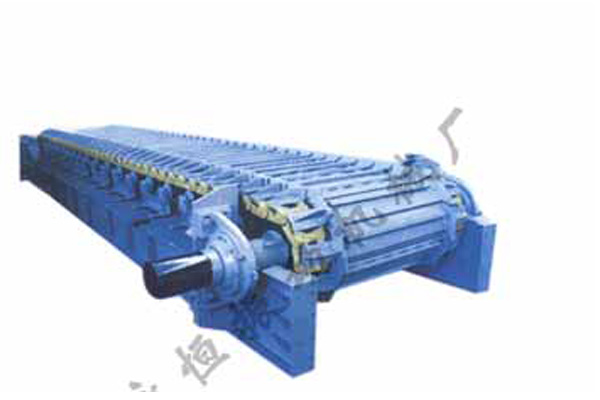

        GBZ型重型板式給料機廣泛應用在采礦、冶金、建材和煤炭等工業部門。該機主要用于具有一定倉壓的料倉和漏斗下面，將各種大容重物料短距離均勻、連續的輸送給各種破碎、篩分和運輸設備，特別是用在初碎以下更為合適。它不僅合理處理粗物料，對細粒物料也同樣適應?？稍趷毫拥沫h(huán)境中完成繁重的工作，對物料的粒度成份的變化，溫度、粘度、冰霜、雨雪的影響或冰結的物料都有較大的適應性，給料量均勻準確可靠。在使用過程中不允許卸空物料及大塊物料直接沖擊鏈板表面，更不允許在鏈板表面進行爆破。安裝傾角為0~25°，傳動裝置可左裝或右裝，在物料運行方向右側為右傳動，反之為左傳動。





特點

1．給料機的給料速度按下列系列選取，其偏差不得超過±10％：

速度代號	1	2	3	4	5	6	7	8	9	10	11
速度	0.02	0.025	0.03	0.04	0.05	0.06	0.08	0.1	0.12	0.16	0.2

2．傾斜安裝時附有防止輸送鏈逆轉的制動裝置。

3．驅動裝置采用直交行星串聯組合式減速機傳動，重量輕、機械效率菏、壽命長、結構緊湊、占地空間小。

4．主軸裝置采用無鍵光軸，主軸與鏈輪、星輪均采用脹套聯接方式，其機器的安裝、拆卸、維修十分方便。

5．鏈板裝置采用雙圓弧搭接結構，保證使用過程中不漏料。

6．采用坦克鏈作傳動鏈，具有節距誤差小，無需潤滑，安裝維修方便，具有良好的互換性和較長的使用壽命。

7．應用帶導向的支重輪和尾軸上的改向光輪嵌入鏈環的內鏈環之間的結構，徹底地解決了跑偏這一問題。

參數

GBZ系列重型板式給料機技術性能



型號	輸送槽寬度mm	鏈輪中心距mm	生產能力m3／h	鏈板速度m/s	最大物料粒度mm	電機功率kW	重量kg
GBZ1800-8	1800	8000	240	0.02-0.2	800	30-45	52000
GBZ1800-9.5		9500					58000
GBZ1800-10		10000					59800
GBZ1800-12		12000					66500



注：總重量是按給制機水平安裝和不調速時在最大給料速度下的設計重量，不包括受料漏斗和導料欄板的重量。

●安裝尺寸



型號	L	L1	B	B1	B2	B3
GBZ1800-8	8046	8448	1800	1740	2830	5110
GBZ1800-9.5	9546	9946
GBZ1800-10	1046	10446
GBZ1800-12	1246	12446



用途

廣泛應用在采礦、冶金、建材和煤炭等工業部門。
