TD、TH型斗式提升機
概述
目前，國內常用的斗式提升機均為垂直式，較新型符合標準TB3926--85的有TD型、TH型。料斗有四種類型：Q型(淺斗)、ZD型(中深斗)、H型(弧底斗)、SD型(深斗) 。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，而且其內部帶有異型輥逆止器，逆止可靠。
特點
1、TD型斗式提升機結構緊湊，重量輕。
2、減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。
3、傳動裝置有兩種形式，分別配有YZ型減速器或ZQ(YY)型減速器。
參數
一、概述
目前國內常用的斗提機均為垂直式，較新型符合標準TB3926--85的有TD型、TH型它們的主要特征、用途及型號見表l
表1、TD、TH型斗提機特征、型號表
|
型 式 |
TD 型 |
TH 型 |
|
結構特征 |
采用橡膠帶作牽引構件 |
采用鍛造的環形鏈條作為牽引構件 |
|
卸載特征 |
采用離心式或混合式方式卸料 |
采用混合式或重力式方式卸料 |
|
適用輸送物料 |
松散密度ρ＜ 1 ． 5t/m3 的粉狀、粒狀, 小塊狀的無磨琢性、半磨琢性物料 |
松散密度 p ＜ 1 ． 5t ／ m ’的粉狀、粒狀 . 小塊狀的無磨琢性、半磨琢性物料 |
|
適用溫度 |
被輸送物料溫度不得超過 60 ℃，如采用耐熱橡膠帶時溫度不超 200 ℃ |
被輸送物料溫度不得超過 250 ℃ |
|
型 號 |
TDl00 、 TD1 60 、 TD250 、 TD315 ， TD400 、 T D500 、 TD630 TD400 、 T D500 、 TD630 |
TH315 、 TH400 、 TH500 、 TH630(TH800)(TH1000) ① TH630(TH800)(TH1000) ① |
|
提升高度 |
約在 4 — 40m m 范圍內 |
約在 4 ． 5 — 40mm 范圍內 |
|
輸送量 |
4 — 238m3 / h |
35 — 185m3/h |
二、主要結構
1、TD型斗提機結構型式
(1)傳動裝置 TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速器或ZQ(YY)型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，便結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。
(2)TD型斗提機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深 斗)
表2 TD型斗提機技術性能
|
斗提機型號 |
TD100 |
TD160 |
TD250 |
TD315 |
|||||||||||||||
|
料斗型式 |
Q |
H |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|||||
|
輸送量 m3 / h |
4 |
7 ． 6 |
9 16 16 27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
||||||||
|
料斗容積 L |
0 ． 15 |
0 ． 3 |
049 0 ． 9 1 ． 2 1 ． 9 |
1 ． 12 |
2 ． 24 |
3 ． 0 |
4 ． 6 |
1 ． 95 |
3 ． 55 |
3 ． 75 |
5 ． 8 |
||||||||
|
料斗運行速度， m/s |
1 ． 4 |
1 ． 4 |
1 ． 6 |
1 ． 6 |
|||||||||||||||
|
滾簡轉速 r/min |
67 |
67 |
61 |
6l |
|||||||||||||||
|
斗提機型號 |
TD400 |
TD500 |
TD630 |
||||||||||||||||
|
料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|||||||
|
輸送量 m3 / h |
40 |
76 |
68 |
UO |
63 |
116 |
96 |
154 |
- |
142 |
148 |
238 |
|||||||
|
料斗容積 L |
3 ． 1 |
56 |
5 ． 9 |
9 ． 4 |
4 ． 84 |
9 ． O |
9 ． 3 |
14 ． 5 |
- |
14 |
14.6 |
23 ． 5 |
|||||||
|
料斗運行速度 r/min |
1 ． 8 |
1 ． 8 |
2 ． 0 |
||||||||||||||||
|
滾筒轉速 r/min |
55 |
55 |
48 |
||||||||||||||||
①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數,具體選型時應根據物料度，求得由修正值，以此值修正表中所給輸送量。

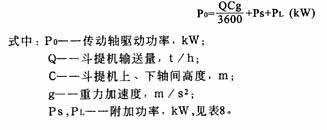

省換功率Ps、PL表：
| 附加功率 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
| Ps，kW | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 |
| Pl，kW | 0.2 | 0.2 | 0.3 | 0.5 | 0.8 | 1.2 | 2.2 | 3.4 | 6 | 8.4 |

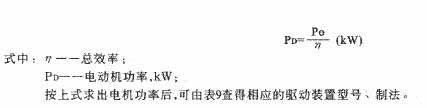

YY型驅動裝置技術規范及相關尺寸
| 斗提機型號 |
驅動裝置
|
電動機
|
減速器型號
|

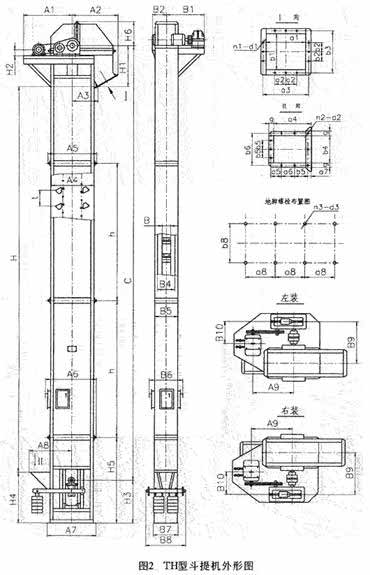

相關尺寸，mm
|
重量kg
|
|||
|
型號
|
功率kw
|
A1
|
B1
|
H2
|
||||
| TH160 |
Y2Y112
|
Y100L1-4
|
2.2
|
ZLY112-11.2-Ⅰ(S)/Ⅱ(N)
|
728
|
815
|
205
|
89
|
|
Y3Y112
|
Y100L2-4
|
3
|
96
|
|||||
|
Y4Y112
|
Y112M-4
|
4
|
104
|
|||||
|
Y5Y112
|
Y132S-4
|
5.5
|
130
|
|||||
|
Y7Y125
|
Y132M-4
|
7.5
|
ZLY125-11.2-Ⅰ(S)/Ⅱ(N)
|
220
|
153
|
|||
| TH200 |
Y3Y112
|
Y112M-4
|
3
|
ZLY112-12.5-Ⅰ(S)/Ⅱ(N)
|
734
|
960
|
205
|
112
|
|
Y4Y112
|
Y100L2-4
|
4
|
127
|
|||||
|
Y5Y112
|
Y132S-4
|
5.5
|
154
|
|||||
|
Y7Y125
|
Y132M-4
|
7.5
|
ZLY125-12.5-Ⅰ(S)/Ⅱ(N)
|
220
|
163
|
|||
|
Y11Y140
|
Y160M-4
|
11
|
ZLY140-12.5-Ⅰ(S)/Ⅱ(N)
|
260
|
235
|
|||
| TH250 |
Y4Y112
|
Y112M-4
|
4
|
ZLY112-18-Ⅰ(S)/Ⅱ(N)
|
698
|
1023
|
205
|
184
|
|
Y5Y125
|
Y132S-4
|
5.5
|
ZLY125-18-Ⅰ(S)/Ⅱ(N)
|
220
|
195
|
|||
|
Y7Y140
|
Y132M-4
|
7.5
|
ZLY140-18-Ⅰ(S)/Ⅱ(N)
|
260
|
278
|
|||
|
Y11Y160
|
Y160M-4
|
11
|
ZLY160-18-Ⅰ(S)/Ⅱ(N)
|
280
|
360
|
|||
|
Y15Y180
|
Y160L-4
|
15
|
ZLY180-18-Ⅰ(S)/Ⅱ(N)
|
320
|
416
|
|||
| TH315 |
Y5Y125
|
Y132S-4
|
5.5
|
ZLY125-20-Ⅰ(S)/Ⅱ(N)
|
718
|
1025
|
220
|
205
|
|
Y7Y140
|
Y132M-4
|
7.5
|
ZLY140-20-Ⅰ(S)/Ⅱ(N)
|
260
|
310
|
|||
|
Y11Y160
|
Y160M-4
|
11
|
ZLY160-20-Ⅰ(S)/Ⅱ(N)
|
280
|
380
|
|||
|
Y15Y180
|
Y160L-4
|
15
|
ZLY180-20-Ⅰ(S)/Ⅱ(N)
|
720
|
1156
|
320
|
536
|
|
|
Y18Y180
|
Y180M-4
|
18.5
|
564
|
|||||
| TH400 |
Y7Y140
|
Y132M-4
|
7.5
|
ZLY140-20-Ⅰ(S)/Ⅱ(N)
|
854
|
1318
|
260
|
520
|
|
Y11Y160
|
Y160M-4
|
11
|
ZLY160-20-Ⅰ(S)/Ⅱ(N)
|
280
|
575
|
|||
|
Y15Y180
|
Y160L-4
|
15
|
ZLY180-20-Ⅰ(S)/Ⅱ(N)
|
320
|
672
|
|||
|
Y18Y180
|
Y180M-4
|
18.5
|
690
|
|||||
|
Y22Y200
|
Y180L-4
|
22
|
ZLY200-20-Ⅰ(S)/Ⅱ(N)
|
345
|
827
|
|||
| TH500 |
Y11Y160
|
Y160M-4
|
11
|
ZLY160-20-Ⅰ(S)/Ⅱ(N)
|
1042
|
1394
|
280
|
658
|
|
Y15Y180
|
Y160L-4
|
15
|
ZLY180-20-Ⅰ(S)/Ⅱ(N)
|
320
|
708
|
|||
|
Y18Y180
|
Y180M-4
|
18.5
|
830
|
|||||
|
Y22Y200
|
Y180L-4
|
22
|
ZLY200-20-Ⅰ(S)/Ⅱ(N)
|
345
|
858
|
|||
|
Y30Y224
|
Y200L-4
|
30
|
ZLY224-20-Ⅰ(S)/Ⅱ(N)
|
370
|
946
|
|||
| TH630 |
Y18Y200
|
Y180M-4
|
18.5
|
ZSY200-22.4-Ⅰ(S)/Ⅱ(N)
|
1042
|
1589
|
345
|
1098
|
|
Y22Y200
|
Y180L-4
|
22
|
ZSY224-22.4-Ⅰ(S)/Ⅱ(N)
|
1157
|
||||
|
Y30Y224
|
Y200L-4
|
30
|
370
|
1206
|
||||
|
Y37Y250
|
Y225S-4
|
37
|
ZSY250-22.4-Ⅰ(S)/Ⅱ(N)
|
400
|
1434
|
|||
|
Y45Y250
|
Y225M-4
|
45
|
1578
|
|||||
| TH800 |
Y30Y224
|
Y200L-4
|
30
|
ZSY224-28-Ⅰ(S)/Ⅱ(N)
|
1178
|
1904
|
370
|
1556
|
|
Y37Y250
|
Y225S-4
|
37
|
ZSY250-28-Ⅰ(S)/Ⅱ(N)
|
400
|
1784
|
|||
|
Y45Y280
|
Y225M-4
|
45
|
ZSY250-28-Ⅰ(S)/Ⅱ(N)
|
455
|
1928
|
|||
|
Y55Y315
|
Y250M-4
|
55
|
ZSY315-28-Ⅰ(S)/Ⅱ(N)
|
495
|
2184
|
|||
|
Y75Y335
|
Y280S-4
|
75
|
ZSY335-28-Ⅰ(S)/Ⅱ(N)
|
540
|
2724
|
|||
| TH1000 |
Y37Y280
|
Y225S-4
|
37
|
ZSY280-31.5-Ⅰ(S)/Ⅱ(N)
|
|
|
455
|
2184
|
|
Y45Y315
|
Y225M-4
|
45
|
ZSY315-31.5-Ⅰ(S)/Ⅱ(N)
|
495
|
2578
|
|||
|
Y55Y355
|
Y250M-4
|
55
|
ZSY335-31.5-Ⅰ(S)/Ⅱ(N)
|
540
|
3124
|
|||
|
Y75Y355
|
Y280S-4
|
75
|
3450
|
|||||
|
Y90Y400
|
Y280M-4
|
90
|
ZSY400-31.5-Ⅰ(S)/Ⅱ(N)
|
590
|
4039
|
|||
| TH1250 |
Y55Y355
|
Y250M-4
|
55
|
ZSY355-31.5-Ⅰ(S)/Ⅱ(N)
|
1285
|
2345
|
540
|
3689
|
|
Y75Y335
|
Y280S-4
|
75
|
4015
|
|||||
|
Y90Y400
|
Y280M-4
|
90
|
ZSY400-31.5-Ⅰ(S)/Ⅱ(N)
|
590
|
4604
|
|||
|
Y110Y400
|
Y315S-4
|
110
|
4689
|
|||||
|
Y132Y450
|
Y315M1-4
|
132
|
ZSY450-31.5-Ⅰ(S)/Ⅱ(N)
|
640
|
5716
|
用途
斗式提升機適用于垂直輸送顆粒狀、粉狀、小塊狀磨琢性或無磨琢性物料。如：水泥、干粘土、煤、石灰石、生料、熟料等。
