YZDS系列振動篩
概述
YZDS系列振動篩為單鈾圓運動慣性振動篩，是利用慣性電機工作時，偏心塊產生的慣性力迫使篩箱產生振動，使加到篩機篩面上的物料產生拋擲運動，從而使一定粒度的物料顆粒透過篩孔，實現篩分操作。
YZDS系列振動篩由于激據器布置在篩箱重心的上方故篩箱兩端橢圓長軸成正八字形，且結料端橢圓長軸的上端朝向排料方向，有利于給到箱機上的物料迅速敬開,而非料端橢圓長軸上端逆著排料方向，減低物料運動速度，有利于難篩物料透篩且圓弧狀的篩面又增大了篩機的有效面積，從而可以提高其處理能力。
特點
1、結構新穎，技術參數先進，處理能力大，篩分效率高。
2、采用振動電機作為激振源，使用維修方便。
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
4、采用橡膠陌振彈簧，壽命長、噪聲小、過共振區平穩等。

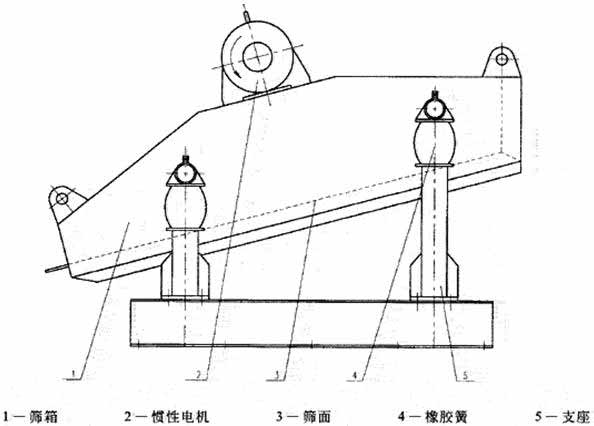

YZDS系列振動篩結構圖
YZDS系列振動篩公式:
參數
|
規格 型號 |
面積 m2 |
篩孔尺寸 mm |
給料粒度 mm |
處理能力 t/h |
振動次數 t/h |
雙振幅 mm |
重量 kg |
|
YZDS0510 |
0.5 |
5-25 |
<100 |
5-20 |
965 |
6-8 |
250 |
|
YZDS0515 |
0.75 |
5-25 |
<100 |
8-30 |
965 |
6-8 |
375 |
|
YZDS0520 |
1 |
5-25 |
<100 |
10-40 |
965 |
6-8 |
500 |
|
YZDS0715 |
1.12 |
5-25 |
<100 |
15-50 |
965 |
6-8 |
560 |
|
YZDS0720 |
1.5 |
5-25 |
<100 |
16-60 |
965 |
6-8 |
750 |
|
YZDS0725 |
1.87 |
5-25 |
<100 |
18-70 |
965 |
6-8 |
935 |
|
YZDS1020 |
2 |
5-50 |
<150 |
20-80 |
965 |
6-8 |
1000 |
|
YZDS1025 |
2.5 |
5-50 |
<150 |
30-100 |
965 |
6-8 |
1250 |
|
YZDS1030 |
3 |
5-50 |
<150 |
40-150 |
965 |
6-8 |
1500 |
|
YZDS1035 |
3.5 |
5-50 |
<150 |
50-180 |
965 |
6-8 |
1750 |
|
YZDS1220 |
2.4 |
5-50 |
<150 |
30-100 |
965 |
6-8 |
1200 |
|
YZDS1225 |
3.12 |
5-50 |
<150 |
40-150 |
965 |
6-8 |
1560 |
|
YZDS1230 |
3.75 |
5-50 |
<200 |
60-200 |
965 |
6-8 |
1875 |
|
YZDS1235 |
4.37 |
5-50 |
<200 |
70-250 |
965 |
6-8 |
2185 |
外形尺寸函索即復。
用途
YZDS系列振動篩為新從國外引進技術，具有當代國際先進水平的一種圓運動振動篩，該系列振動篩廣泛適用于冶金、礦山、煤炭、建材、化工、電力、交通、輕工等部門進行各種物料的分級。用戶可根據所允許的工作空間，生產能力，物料性質等因素進行綜合考慮，并參照YZDS系列振動篩的技術參數和特性來選型,對篩面性質(篩網、篩板及其篩孔大小、開孔率)的選擇，主要取決于物料性質(粘性、粒度、含水量等)，用戶可根據具體情況而定。
相關產品
-
SZZ系列自定義中心振動篩
SZZ系列自定義中心振動篩運動軌跡為圓，篩機機構簡單，堅固可靠，維修方便，效率高，標準是采用的QJ/AKJ02.08-89。
立即了解?SZZ系列自定義中心振動篩
-
DD/ZD礦用單軸振動篩
礦用單軸振動篩是一種作圓運動的振動篩?？晒┖谏?、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。本篩子具有結構簡單，動轉平穩，工作可靠等優點。
立即了解?DD/ZD礦用單軸振動篩
-
香蕉篩
香蕉篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，
立即了解?香蕉篩
-

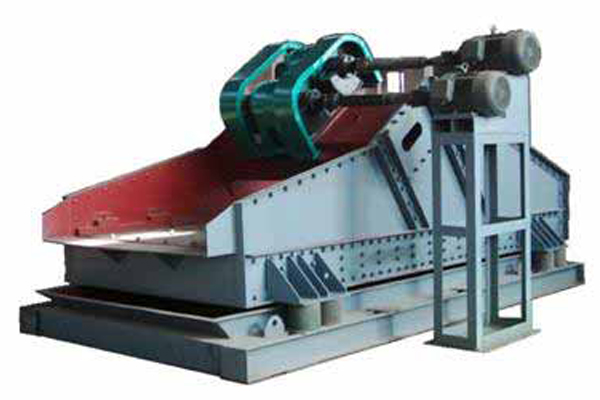

SZR型熱礦振動篩
