YA圓振動篩

概述

YA圓振動篩篩機分單層和雙層，并有輕型和重型之分。篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。給科箱為選擇件，用戶如有要求，可供給料箱。在選用時如有改變篩面傾角的要求，可另行設計?；A(chǔ)螺拴由用戶自備。

特點

YA圓振動篩分輕型篩、重型篩。篩面可分單層或雙層篩網。篩網型式(編織、沖孔、橡膠等)訂合同時應注明。電動機可安裝在左側或右側，YA圓振動篩篩機結構先進，堅固耐用，振動噪聲低，維修方便.

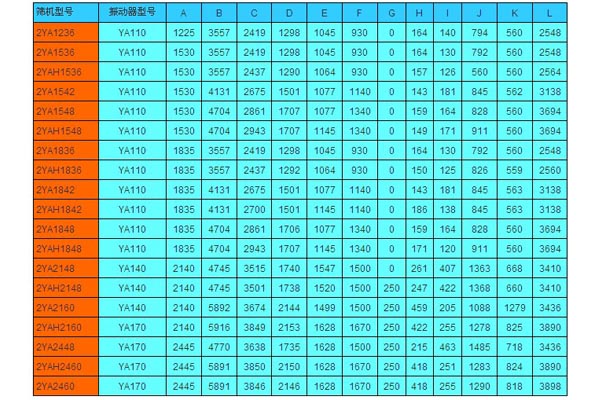

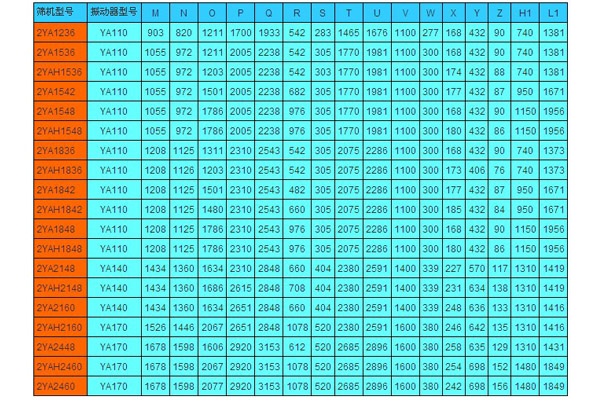

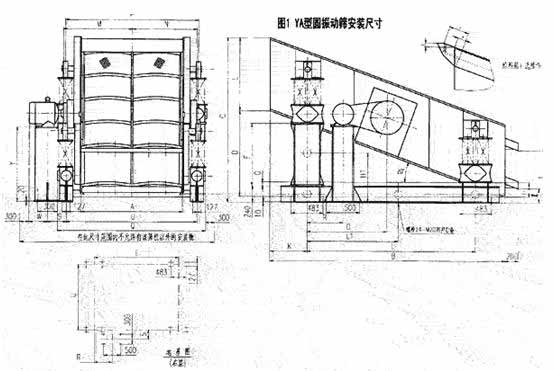

YA圓振動篩結構圖：

參數

表一 YA 型圓振動篩技術性能及參數

型號	篩面					給料粒度 mm	處理量 t／h	振動次數 次/分	雙振幅 mm	電動機		外形尺寸長×寬×高 mm	總重	每支點工作動負荷		每支點最大動負荷
	層數	面積 m2	傾角 °	篩孔尺寸 mm	結構					電動機				每支點工作動負荷		每支點最大動負荷
	層數	面積 m2	傾角 °	篩孔尺寸 mm	結構					型號	功率 kW			給料端	排料端	給料端	排料端
YA1236	1	4.3	20	6-50	編織	≤200	80	845	9.5	Y160M-4	11	3757×2364×24	4905	±802	±802	±4008	±4008
2YA1236	2	4.3	20	6-50	上下編織	≤200	240	845	9.5	Y160M-4	11	3757×2364×24	5311	±802	±802	±4008	±4008
YA1530	1	4.5	20	6-50	編織	≤200	80	845	9.5	Y160M-4	11	3184×2670×22	4672	±843	±843	±4214	±4214
YA1536	1	5.4	20	6-50	編織	≤200	240	845	9.5	Y160M-4	11	3757×2670×24	5137	±843	±843	±4165	±4165
2YA1536	2	5.4	20	6-50	上下編織	≤400	80	845	9.5	Y160M-4	15	3757×3715×24	5642	±802	±802	±4008	±4008
YAH1536	1	5.4	20	30-150	沖孔	≤400	240	755	9.5	Y160M-4	11	3757×2670×24	5621	±931	±931	±4655	±4655
2YAH153	2	5.4	20	30-200 6-50	上沖孔下編織	≤400	80	755	11	Y160M-4	15	3757×2715×24	6045	±931	±931	±4655	±4655
YA1542	1	6.5	20	6-50	編織	≤200	240	845	9.5	Y160M-4	11	4331×2670×26	5515	±802	±802	±4008	±4008
2YA1542	2	6.5	20	30-150	上下編織	≤200	80	845	9.5	Y160M-4	15	4331×2715×26	6098	±802	±802	±4008	±4008
YA1548	1	7.2	20	6-50	編織	≤200	240	845	9.5	Y160M-4	15	4904×2715×28	5918	±847	±847	±4234	±4234
2YA1548	2	7.2	20	6-50	上下編織	≤200	80	845	9.5	Y160M-4	15	4904×2715×28	6321	±847	±847	±4234	±4234
YAH1548	1	7.2	20	30-150	沖孔	≤400	240	755	11	Y160M-4	15	4904×2715×29	6842	±1392	±1392	±6958	±6958
2YAH154	2	7.2	20	30-150	上沖孔下編織	≤400	80	755	11	Y160M-4	15	4904×2715×29	7404	±1392	±1392	±6958	±6958
YA1836	1	6.5	20	30-150	編織	≤200	240	845	9.5	Y160M-4	11	3757×2975×24	5205	±892	±892	±4460	±4460
2YA1836	2	6.5	20	30-150	上下編織	≤200	80	845	9.5	Y160M-4	15	3757×2975×24	5946	±847	±847	±4234	±4234
YAH1836	1	6.5	20	30-150	沖孔	≤400	240	755	11	Y160M-4	11	3757×2975×24	5900	±980	±980	±4900	±4900
2YAH183	2	6.5	20	30-150 6-50	上沖孔下編織	≤400	80	755	11	Y160M-4	15	3757×3020×24	6353	±980	±980	±4900	±4900
YA1842	1	7.6	20	6-150	編織	≤200	240	845	9.5	Y160M-4	15	4331×3020×36	5829	±847	±847	±4234	±4234
2YA1842	2	7.6	20	6-150	上下編織	≤200	80	845	9.5	Y160M-4	15	4331×3020×36	6437	±847	±847	±4234	±4234
YAH1842	1	7.6	20	30-150	沖孔	≤400	240	755	11	Y160M-4	15	4331×3020×27	6352	±928	±928	±4640	±4640
2YAH184	2	7.6	20	30-150	上沖孔下編織	≤400	80	755	11	Y160M-4	15	4331×3020×27	7037	±928	±928	±4640	±4640
YA1848	1	8.6	20	6-50	編織	≤200	240	845	9.5	Y160M-4	15	4904×3020×28	6289	±847	±847	±4234	±4234

處理量為參考值，以精煤的散密度為計算依據

續表一 YA型圓振動篩技術性能及參數

型號	篩面					給料粒度 mm	處理量 t／h	振動次數 次/分	雙振幅 mm	電動機		外形尺寸長×寬×高 mm	總重	每支點工作動負荷		每支點最大動負荷
	層數	面積 m2	傾角 °	篩孔尺寸 mm	結構					電動機				每支點工作動負荷		每支點最大動負荷
	層數	面積 m2	傾角 °	篩孔尺寸 mm	結構					型號	功率 kW			給料端	排料端	給料端	排料端
2YA1848	2	8.6	20	6-50	上下編織	≤200	150-525	845	9.5	Y160L-4	15	4904×3023×2861	6624	±847	±847	±4234	±4234
YAH1848	1	8.6	20	30-150	沖孔	≤400	250-1000	755	11	Y160L-4	15	4904×3026×2943	7122	±1392	±1392	±6958	±6958
2YAH1848	2	8.6	20	30-150	上沖孔下編織	≤400	250-1000	755	11	Y160L-4	15	4904×3026×2943	7740	±1392	±1392	±6958	±6958
YA2148	1	10	20	6-50	編織	≤210	180-630	748	9.5	Y180M-4	18.5	4945×3423×3515	9033	±1675	±1675	±8379	±8379
2YA2148	2	10	20	6-50	上下編織	≤210	180-630	748	9.5	Y180L-4	22	4945×3463×3515	10532	±1675	±1675	±8379	±8379
YAH2148	1	10	20	13-200	沖孔	≤400	270-1200	708	11	Y180M-4	18.5	4945×3423×3501	10430	±2889	±2889	±14445	±14445
2YAH2148	2	10	20	30-150	上沖孔下編織	≤400	270-1200	708	11	Y180L-4	22	3092×3423×3674	11190	±2889	±2889	±14445	±14445
YA2160	1	12.6	20	3-80	編織	≤200	230-800	748	9.5	Y180M-4	18.5	6092×3463×3674	9925	±2495	±2495	±12475	±12475
2YA2160	2	12.6	20	6-50	上下編織	≤200	230-800	748	9.5	Y180L-4	22	6116×3619×3849	11249	±2495	±2495	±12475	±12475
YAH2160	1	12.6	20	30-150	沖孔	≤400	350-1500	708	11	Y200L-4	30	6116×3619×3849	12490	±2889	±2889	±14445	±14445
2YAH2160	2	12.6	20	30-150	上沖孔下編織	≤400	350-450	708	11	Y200L-4	30	6116×3619×3849	13858	±2889	±2889	±14445	±14445
YA2448	1	11.5	20	6-50	編織	≤200	200-700	748	9.5	Y180M-4	18.5	4945×3729×3473	9843	±2495	±2495	±12475	±12475
YAH2448	1	11.5	20	6-50	沖孔	≤400	310-1300	708	11	Y200L-4	30	4970×3925×3638	11830	±2889	±2889	±14445	±14445
2YAH2448	2	11.5	20	30-150	上沖孔下編織	≤400	310-1300	708	11	Y200L-4	30	4970×3925×3638	13012	±2889	±2889	±14445	±14445
YA2460	1	14.4	20	6-50	編織	≤200	260-780	748	9.5	Y200L-4	30	6091×3925×3850	12240	±2495	±2495	±12475	±12475
2YA2460	2	14.4	20	6-50	上下編織	≤200	260-780	748	9.5	Y200L-4	30	6091×3925×3850	13583	±2495	±2495	±12475	±12475
YAH2460	1	14.4	20	30-150	沖孔	≤400	400-1700	708	11	Y200L-4	30	6091×3925×2846	13096	±2889	±2889	±14445	±14445
2YAH2460	2	14.4	20	30-150	上沖孔下編織	≤400	400-1700	708	11	Y200L-4	30	6091×3925×3846	14455	±2889	±2889	±14445	±14445

用途

YA圓振動篩運動軌跡為圓，全系列共有四十種規格．可供選煤、選礦、建材、電力及化工等部門作物料分級用。
